Kabel UTP Cat 6 mempunyai karakteristik yang berbeda dengan kabel cat 5 atau 5e. yang membedakannya adalah pada kabel cat 5 dan 5e antara pair (pasangan kabel) tidak mempunyai pembatas (divide), sedangkan pada cat 6 mempunyai pembatas (divide). Pembatas ini yang menjadikan kabel UTP cat 6 ini menjadi lebih tahan terhadap noise dan crosstalk dan bisa mentransferkan data sampai 1000 Mbps atau 1 gigabit. Kabel ini memberikan kemudahan 10GBASE-T untuk dijalankan dengan jarak yang sama dengan dengan protokol sebelumnya. Perbedaan penampang dan fisik kabel dapat dilihat pada gambar dibawah ini.
Gambar 1. Penampang Kabel UTP Cat 5 atau 5e
Gambar 2. Fisik Kabel UTP Cat 5 atau 5e
Gambar 3. Penampang Kabel UTP 6
Gambar 4. Fisik Kabel UTP Cat 6
Konektor Kabel UTP Cat 6
Konektor yang digunakan tetap menggunakan RJ-45 yang digunakan untuk jaringan komputer. Konektor ini terdiri dari Konektor Male RJ-45 dan Konektor Female RJ-45.
Gambar 5. Konektor Male RJ-45 Cat 6
Gambar 6. Konektor Female RJ-45 Cat 6
Instalasi Konektor UTP Cat 6 Male RJ-45
Pada dasarnya, instalasi Konektor UTP Cat 6 Male RJ-45 tidak jauh berbeda dengan Konektor UTP Cat 5 RJ-45. Tetap dibutuhkan bahan dan peralatan seperti pada kegiatan praktikum sebelumnya. Yang berbeda hanya jenis kabel dan konektor yang digunakan yaitu Kabel UTP Cat 6 dan Konektor UTP Cat 6 Male RJ-45. Konektor yang digunakan memiliki merek Panduit. Berikut struktur fisik dari Konektor UTP Male RJ-45 Merek Panduit.

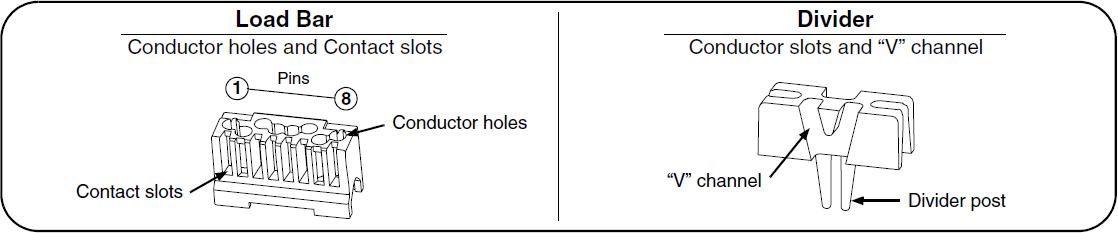

Gambar 7. Konektor UTP Male RJ-45 Panduit
Adapun langkah-langkah instalasi Konektor UTP Male RJ-45 adalah sebagai berikut.
1. Pertama, pasangkan Boot dan Collar pada kabel. Kupas jaket luar kabel sepanjang 1.5 inchi dengan alat pengupas. Arahkan pasangan kabel ke empat arah yang berbeda. Potong lapisan pembatas kabel pada tengah kabel dengan alat pemotong.
Gambar 8. Pemasangan Boot dan Collar pada kabel
2.Channel V harus dipasangkan dengan pasangan kabel hijau. Pasangkan divider kedalam kabel.
Gambar 9.Pemasangan divider
3. Atur kabel agas sesuai skema T-568B dan hindari kabel yang berurai dan tidak lurus. Dudukkan kabel sesuai tempatnya pada divider.
Gambar 10.Pendudukkan kabel pada divider
4. Potong kabel dengan arah miring. Ini digunakan untuk memudahkan pemasangan Load Bar ke kabel.
Gambar 11. Pemotongan miring kabel
5.Pasang load bar dengan slot kontak menghadap ke bawah.
Gambar 12. Pemasangan Load Bar
6. Pasangkan load bar dengan erat dan sejajar.
7. Pastikan load bar benar-benar sampai menyentuh Divider,
Gambar 13. Pengetatan Load Bar
8.Pasangkan dan tekan collar bar dan boot hingga menyatu dengan divider dan load bar.
Gambar 14. Penggabungan boot, collar, divider, load bar,
9. Pasang housing RJ-45.
10. Eratkan dengan menggunakan tang crimping
Gambar 15. Pemasangan housing
